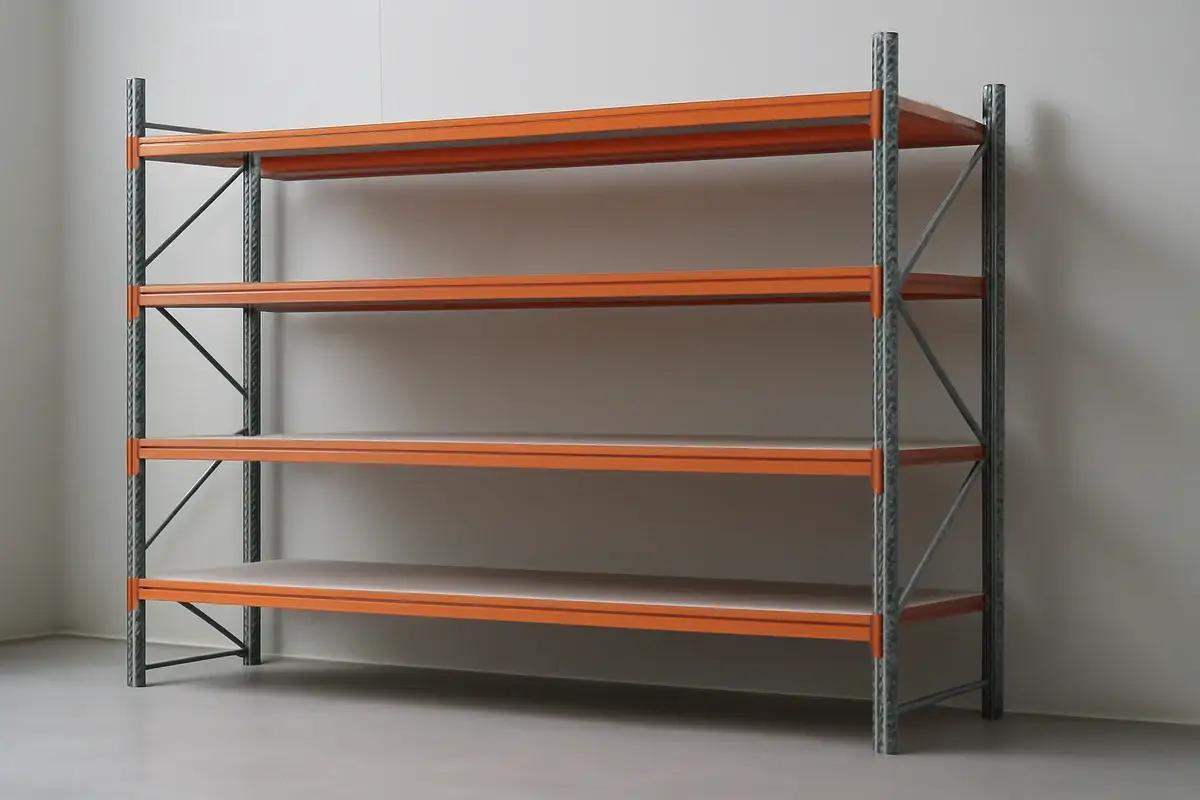

Raf Ayağı ve Travers Ölçüsü Seçimi Neye Göre Yapılır?

Raf ayağı ve travers ölçüsü seçimi; rafın taşıyacağı yük, kullanılacak alanın ölçüleri, raf yüksekliği, malzeme kalınlığı ve kullanım sıklığına göre yapılır. Yalnızca rafın genişliğine bakarak karar vermek doğru değildir. Aynı uzunluktaki iki raf, farklı yükler altında tamamen farklı taşıyıcı çözümlere ihtiyaç duyabilir. Hafif koli, arşiv kutusu veya küçük ürünler için daha ekonomik bir sistem yeterli olurken paletli ürün, ağır makine parçası ya da yoğun depolama için daha güçlü ayak ve travers kombinasyonu gerekir.

Doğru ölçülendirme, rafın güvenli ve dengeli kullanılmasını sağladığı gibi depo alanından en yüksek verimi almanıza da yardımcı olur. Bu nedenle alışverişten veya montajdan önce rafın taşıma kapasitesini, açıklık ölçüsünü ve yerleşim planını birlikte değerlendirmek gerekir. İhtiyacınız olan sistemi belirlerken ikinci el raf seçeneklerini incelemek de farklı ölçü ve taşıma kapasitesindeki ürünleri karşılaştırmayı kolaylaştırabilir.

Raf ayağı ölçüsü belirlenirken hangi noktalar dikkate alınır?

Raf ayağı, sistemin dikey taşıyıcı elemanıdır. Raf katlarının toplam yükünü zemine aktarır ve yapının dik durmasını sağlar. Ayak ölçüsü belirlenirken ilk olarak rafın toplam yüksekliği, derinliği ve kat sayısı ele alınmalıdır. Daha yüksek raflarda devrilme ve yatay hareket riski arttığı için ayak profilinin dayanımı, bağlantı biçimi ve zemine sabitlenme durumu önem kazanır.

Raf ayağının uzunluğu, kullanılacak raf yüksekliğine uygun olmalıdır. Ancak yalnızca tavana kadar çıkabilen en uzun ayağı seçmek her zaman doğru değildir. Tavanda tesisat, aydınlatma, sprinkler hattı veya bakım boşluğu varsa raf ile tavan arasında yeterli mesafe bırakılmalıdır. Ayrıca ürünlerin rahatça yerleştirilip çıkarılabilmesi için raf katları arasında çalışan kişinin veya ekipmanın ihtiyaç duyduğu kullanım alanı hesaplanmalıdır.

• Raf yüksekliği: Ayak boyunu ve katlar arasındaki düzeni belirler.
• Raf derinliği: Ayağın taşıyıcı yapıyla uyumunu ve sistemin denge ihtiyacını etkiler.
• Zemin durumu: Eğimli, çatlak veya düzensiz zeminlerde ayak pabucu ve dengeleme çözümü gerekebilir.
• Yük türü: Dağıtılmış yük ile tek noktada yoğunlaşan yük aynı şekilde değerlendirilmez.
• Sabitleme ihtiyacı: Yüksek veya yoğun kullanılan raflarda duvar ya da zemin bağlantısı gündeme gelebilir.

Travers ölçüsü neden raf açıklığına göre seçilir?

Travers, iki raf ayağı arasında yatay olarak uzanan ve raf tablasını taşıyan ana bağlantı elemanıdır. Travers ölçüsü çoğunlukla raf açıklığına, yani iki dikme arasındaki mesafeye göre belirlenir. Açıklık büyüdükçe traversin maruz kaldığı eğilme etkisi de artar. Bu nedenle uzun açıklıklarda yalnızca daha uzun bir travers kullanmak yerine profil kesiti, sac kalınlığı, bağlantı noktaları ve yük kapasitesi birlikte değerlendirilmelidir.

Raf tablasının veya paletin taşıdığı yük, travers üzerine ne kadar dengeli dağıtılırsa sistem o kadar verimli çalışır. Buna karşılık yükün tek bir bölgede toplanması, traversin belirli bir noktasında daha fazla zorlanma oluşturabilir. Özellikle ağır ürünlerde yükün rafın ön ve arka tarafına dengeli yayılması, uygun travers sayısının seçilmesi ve tabla desteklerinin kullanılması önemlidir.

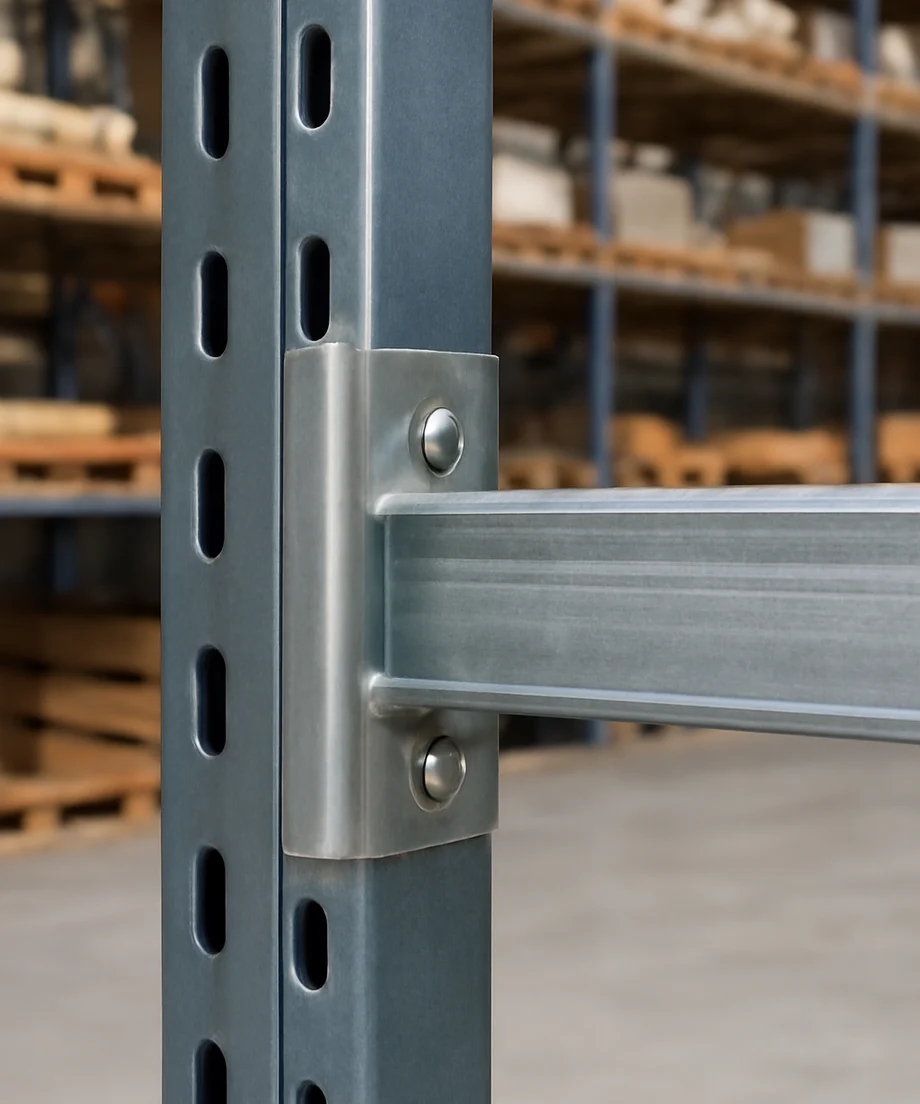

Travers uzunluğu ölçülürken bağlantı biçimi de hesaba katılmalıdır. Kancalı sistemlerde travers uçlarının ayağa oturma payı bulunabilir. Civatalı sistemlerde ise bağlantı plakası ve delik merkezleri ölçüyü etkileyebilir. Bu sebeple yalnızca dıştan dışa raf ölçüsüyle sipariş vermek yerine mevcut ürünün teknik ölçüsü, bağlantı tipi ve profil yapısı kontrol edilmelidir.

Taşıma kapasitesi ile ölçü arasındaki ilişki

Rafın genişliği veya yüksekliği tek başına taşıma kapasitesini göstermez. Kapasite; ayak profilinin biçimi, travers kesiti, malzeme kalınlığı, raf tablası, kat sayısı ve yükün dağılımı gibi birçok değişkene bağlıdır. Aynı ölçülerde görünen iki rafın üretim kalitesi veya profil yapısı farklı olduğunda taşıma performansları da farklı olabilir.

Ölçü seçerken önce her katta bulunacak yaklaşık yükü belirlemek gerekir. Ardından rafın toplam yükü, katlar arasında nasıl dağılacağı ve yükün sürekli mi yoksa geçici mi olacağı değerlendirilir. Depo içinde ürünlerin sık sık yer değiştirmesi, forklift veya transpalet kullanılması, rafın darbeye maruz kalma ihtimalini artırır. Bu tür ortamlarda yalnızca statik ağırlığı değil, kullanım koşullarını da dikkate almak gerekir.

Yük dağılımı nasıl planlanır?

Ağır ürünler mümkün olduğunca alt katlara, daha hafif ürünler üst katlara yerleştirilmelidir. Böylece rafın ağırlık merkezi aşağıda tutulur ve kullanım sırasında denge korunur. Uzun ve esnek ürünler için raf açıklığı azaltılabilir veya ara destek eklenebilir. Küçük fakat yoğun ürünler için ise raf tablasının noktasal yük taşıma durumu mutlaka kontrol edilmelidir.

Bir raf katına konulacak yük, üretici veya satıcı tarafından belirtilen kapasiteyi aşmamalıdır. Kapasite bilgisi bulunmayan eski ya da ikinci el ürünlerde profil, kaynak ve bağlantı noktaları dikkatle incelenmeli; görünür deformasyon varsa sistem kullanılmadan önce uzman değerlendirmesi alınmalıdır.

Raf derinliği ve açıklığı nasıl hesaplanır?

Raf derinliği, depolanacak ürünün ölçüsüne göre seçilir. Ürün rafın dışına taşmamalı, ancak gereğinden fazla boşluk da bırakılmamalıdır. Kutu, kasa veya palet ölçülerinden biraz daha büyük bir derinlik kullanım kolaylığı sağlar. Ürünlerin önden alınacağı sistemlerde erişim mesafesi, rafın gereksiz yere derin seçilmesini önleyecek şekilde planlanmalıdır.

Açıklık ölçüsü belirlenirken depolanacak en uzun ürün, dikmelerin iç mesafesi ve yükleme yöntemi birlikte düşünülür. Manuel yerleştirme yapılan raflarda ürünün rahatça kavranabilmesi için yanlarda çalışma payı gerekebilir. Makineyle yükleme yapılan sistemlerde ise ekipmanın dönüş alanı, çatal uzunluğu ve operatör görüşü hesaba katılmalıdır.

Depo planlamasına başlamadan önce alanın net ölçülerini almak, kolonları, kapıları, yangın ekipmanlarını ve geçiş yollarını işaretlemek yararlı olur. Raf Rehberi içinde yer alan genel bilgiler, ölçü alma ve sistem seçimi aşamasında başlangıç noktası olarak kullanılabilir.

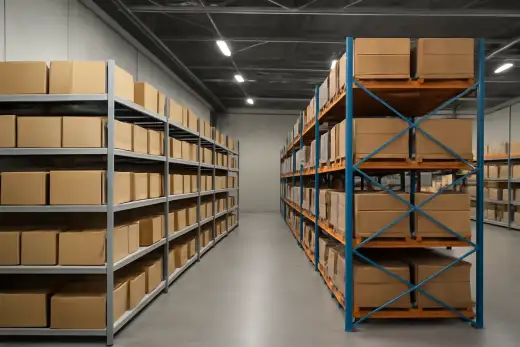

Hafif ve ağır yük raflarında ölçü seçimi

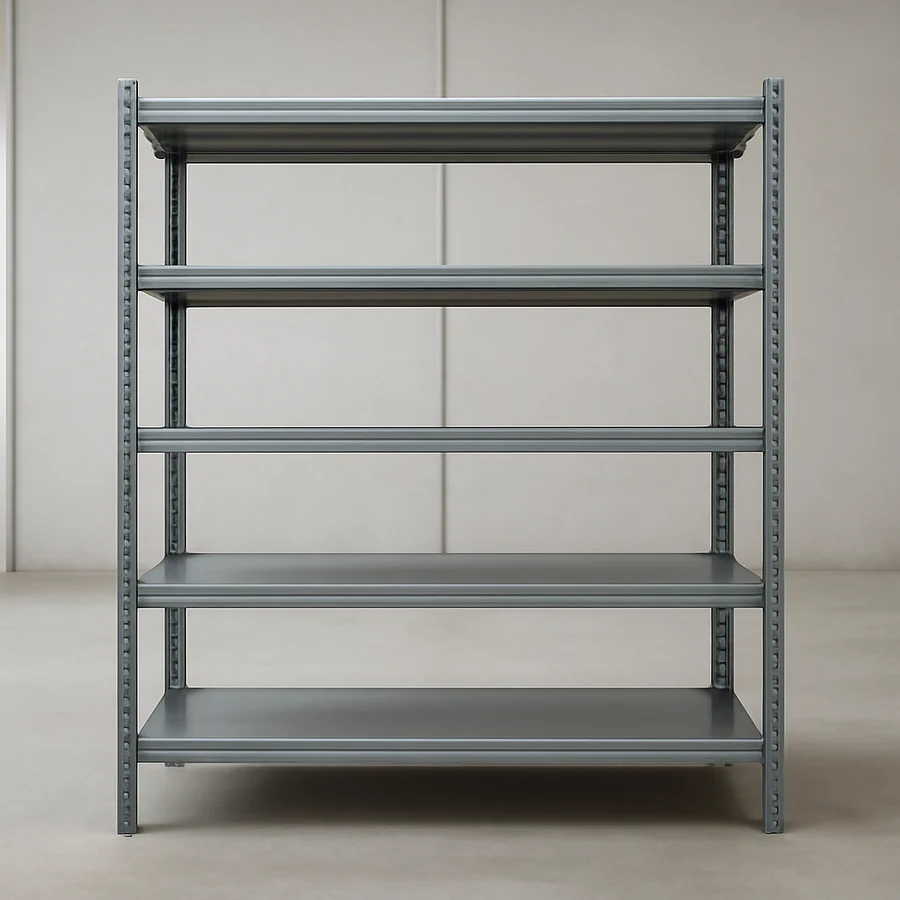

Hafif yük raflarında genellikle daha küçük profil ve daha sık kat aralığı tercih edilir. Dosya, küçük kutu, tekstil ürünü veya paketli hafif malzemeler için kurulacak sistemlerde raf tablasının sehim yapmaması ve katların pratik biçimde ayarlanabilmesi önemlidir. Bu tür raflarda kullanım kolaylığı, hızlı montaj ve alan verimliliği öne çıkar.

Ağır yük raflarında ise ayak ve travers bağlantılarının dayanımı başlıca kriterdir. Paletli ürünler, metal parçalar, otomotiv malzemeleri veya yoğun arşiv yükleri için açıklık ve kat kapasitesi dikkatli hesaplanmalıdır. Travers sayısı, tabla destekleri, zeminin taşıma durumu ve olası darbelere karşı koruyucular proje kapsamında değerlendirilmelidir. Ağır yük sistemlerinde rafların birbirine, duvara veya zemine bağlanması gerekebilir.

İkinci el raf alırken ayak ve travers kontrolü

İkinci el raflarda ölçü kadar ürünün mevcut durumu da önemlidir. Ayaklarda eğilme, traverslerde burkulma, kaynaklarda çatlak, bağlantı kancalarında açılma veya paslanma olup olmadığı kontrol edilmelidir. Boyası yenilenmiş bir ürün temiz görünebilir; ancak yüzeyin altında oluşmuş deformasyonlar taşıma kapasitesini etkileyebilir.

Alım öncesinde şu kontroller yapılabilir:

1. Raf ayağının düz ve dik olup olmadığı kontrol edilir.
2. Travers uçlarının bağlantı yuvalarına tam oturup oturmadığı incelenir.
3. Profil üzerinde kesik, ezik, çatlak veya belirgin paslanma aranır.
4. Raf tablasında aşırı eğilme ve taşıyıcı destek eksikliği olup olmadığına bakılır.
5. Ayak pabucu, bağlantı elemanı ve gerekiyorsa sabitleme parçalarının eksiksizliği doğrulanır.
6. Ölçüler, mevcut alan ve depolanacak ürünlerle karşılaştırılır.

Demontaj sırasında parçaların karışmaması için ayak ve traversler işaretlenmeli, bağlantı elemanları ayrı şekilde paketlenmelidir. Söküm ve yeniden kurulum sürecinin nasıl yönetileceği konusunda Söküm ve Nakliye içerikleri yardımcı olabilir.

Güvenli ve verimli bir raf yerleşimi için son kontroller

Raf ayağı ve travers ölçüsü belirlendikten sonra yerleşim planı tekrar gözden geçirilmelidir. Koridor genişliği, kapı açılımı, acil çıkışlar, aydınlatma ve ürün erişimi rafın gerçek kullanımını doğrudan etkiler. Raflar duvarlara veya diğer ekipmanlara çok yakın kurulduğunda montaj ve bakım zorlaşabilir. Ayrıca ürünlerin rafın ön kısmına taşacak şekilde yerleştirilmesi, çalışma alanında çarpma riskini artırır.

Montaj tamamlandığında rafın terazisi kontrol edilmeli, bağlantılar uygun biçimde sıkılmalı ve gerekiyorsa sabitleme yapılmalıdır. Yükleme, alt katlardan başlayarak dengeli biçimde gerçekleştirilmelidir. Zaman içinde ayaklarda eğilme, traverslerde şekil değişikliği veya bağlantılarda gevşeme görülürse raf boşaltılmalı ve durum değerlendirilmelidir. Düzenli kontrol için Raf Bakımı ve Güvenlik rehberindeki bakım önerilerinden yararlanabilirsiniz.

Doğru ölçüyle daha güvenli raf kullanımı

Raf ayağı ve travers ölçüsü seçimi, yalnızca mevcut boşluğu doldurmak için yapılan basit bir işlem değildir. Ayak yüksekliği, travers açıklığı, raf derinliği, yük dağılımı, zemin özellikleri ve kullanım biçimi birlikte ele alınmalıdır. Önce depolanacak ürünün ölçüsü ve ağırlığı belirlenmeli, ardından rafın kapasitesiyle uyumlu taşıyıcı elemanlar seçilmelidir.

Özellikle ikinci el raflarda ürünün geçmiş kullanımı ve fiziksel durumu mutlaka incelenmelidir. Doğru ölçülendirilmiş, bağlantıları sağlam ve zemine uygun kurulmuş bir sistem; depolama alanını verimli kullanırken ürünlerin düzenli, erişilebilir ve güvenli biçimde saklanmasına katkı sağlar.
