Raf Taşıyıcı Konstrüksiyonu
Dikmeler, traversler, çaprazlar ve bağlantı elemanları depolanan paletleri taşır. Clad-Rack projelerinde aynı konstrüksiyon, yapı kabuğunun oluşturulmasında da taşıyıcı sistemin parçası haline gelir.
RAFINOKS · YÜKSEK KAPASİTELİ DEPO MİMARİSİ
Giydirme Cephe Depo Sistemleri
Clad-Rack Systems, raf sistemi ile depo yapısını birbirinden ayrı iki unsur olarak değil, aynı mühendislik bütününün parçaları olarak ele alan yüksek kapasiteli depolama çözümüdür. Türkiye’de giydirme cephe depo sistemi, raf taşıyıcılı depo veya raf destekli depo olarak anılan bu yapılarda raf konstrüksiyonu; palet yüklerinin yanında çatı ve cephe kaplamasının taşıyıcı sistemine de katkı verir.
Rafinoks bu alana yalnızca “raf satışı” tarafından bakmaz. Mevcut sistemlerin alımı, ikinci el raf değerlendirmesi, söküm, nakliye, yeniden kullanım analizi ve yeni depo ihtiyacının doğru raf modeliyle eşleştirilmesi için çözüm merkezi yaklaşımı sunar.
Clad-Rack SystemsRack-Supported WarehouseRack-Clad WarehouseAlım + Satım
01Yüksek hacim
tek yapı mantığı
tek yapı mantığı
01Yapısal Bütünlük
Raf konstrüksiyonu, depolama ve bina kabuğu tasarımının birlikte ele alındığı sistem.
02Yüksek Kapasite
Yüksek raflı depolarda dikey hacmin verimli kullanılmasına yönelik proje yaklaşımı.
03Proje Bazlı Tasarım
Palet yükü, çatı, cephe ve saha koşulları tek mühendislik hesabında değerlendirilir.
04Rafinoks Çözüm Merkezi
İkinci el alım, satış, söküm, nakliye ve proje değerlendirmesini tek noktada toplar.
Clad-Rack System Nedir ve Nasıl Çalışır?
Bir depoda raf sistemi çoğu zaman binadan bağımsız düşünülür. Betonarme veya çelik yapı tamamlanır, çatı kapanır, cephe kaplanır ve raflar daha sonra binanın içine kurulur. Giydirme cephe depo sistemleri bu alışılmış sıralamayı değiştirir. Clad-Rack Systems projelerinde raf konstrüksiyonu, yapının ana taşıyıcı mantığının bir parçasıdır. Raf dikmeleri ve bunları bağlayan elemanlar yalnızca paletleri taşımak için değil, çatı ve dış cephe kaplamalarının bağlandığı bütün sistemin tasarımında görev alır.
Bu yaklaşımın İngilizcede birkaç yaygın karşılığı vardır: Clad-Rack System, Rack-Supported Warehouse ve Rack-Clad Warehouse. İsimler değişse de temel fikir aynıdır: depo rafı ile depo binası birbirinden kopuk iki yatırım olarak değil, aynı taşıyıcı sistemin bileşenleri olarak projelendirilir. Bu nedenle klasik bir ağır yük paletli raf sistemi seçmekten daha kapsamlı bir mühendislik çalışması gerekir.
Raf konstrüksiyonu depolanan ürünlerin düşey yüklerini taşırken, projenin bulunduğu bölgeye göre rüzgâr, kar ve deprem gibi dış etkiler de hesaba katılır. Cephe ve çatı panelleri, bunları taşıyan aşıklar, bağlantılar ve raf bloklarının geometrisi aynı proje mantığının içinde değerlendirilir. Bu yüzden giydirme cephe depo sistemi “çok yüksek raf” demek değildir; raf, yapı ve operasyonun birlikte tasarlandığı özel bir depo mimarisidir.
İşletme açısından bakıldığında temel amaç, aynı arsa üzerinde daha yüksek depolama kapasitesine ulaşmak ve kullanılabilir hacmi mümkün olduğunca depolama fonksiyonuna ayırmaktır. Özellikle yüksek raflı projelerde, otomatik istifleme sistemlerinde, üretim tesislerine entegre depolarda ve soğuk hava depolarında Clad-Rack Systems ciddi bir alternatif haline gelir.
İkinci el raf tarafında ise konu biraz daha farklıdır. Giydirme cephe yapıların tamamı proje özelinde hesaplandığından, sökülen her elemanın yeni bir projede aynı şekilde kullanılabileceğini söylemek doğru olmaz. Buna karşılık dikme, travers ve bazı tamamlayıcı parçalar teknik uygunluk ve kondisyon açısından değerlendirilerek ikinci el piyasasında yeniden kullanılabilir. Rafinoks’un yaklaşımı da tam burada başlar: sistemi yalnızca “hurda” veya “raf” olarak değil, yeniden değerlendirilebilecek bileşenleri olan bir depo yatırımı olarak inceleriz.
İkinci el raf çözümlerimizi inceleyin →Bir Clad-Rack Depoda Hangi Unsurlar Birlikte Çalışır?
Bu sistemde raf, cephe, çatı ve depo operasyonu birbirinden bağımsız kararlar değildir.
Çatı ve Cephe Kaplaması
Sandviç panel, trapez sac veya projeye uygun diğer kaplama çözümleri, raf taşıyıcı sistemine bağlı ara profiller üzerinden yapıyı dış ortamdan ayırır.
Temel ve Ankraj Düzeni
Yüksek raflı sistemlerde zemine aktarılan kuvvetler büyür. Temel, beton kalitesi ve ankraj noktaları raf projesinin gerçek yüklerine göre değerlendirilmelidir.
Palet ve Ürün Yükleri
Palet ağırlığı, ürün tipi, raf gözlerinin geometrisi ve toplam kapasite projenin temel girdilerindendir. Raf sistemi yalnızca boş konstrüksiyon üzerinden değerlendirilemez.
Rüzgâr, Kar ve Sismik Etkiler
Giydirme cephe depo sistemi bir yapı gibi davranır. Bu nedenle lokasyona bağlı çevresel etkiler ve ilgili mühendislik kriterleri projede dikkate alınır.
Depo Operasyonu
Forklift, VNA, stacker crane veya otomasyon seçimi; koridor genişliğini, raf yüksekliğini ve ürün akışını doğrudan etkiler. Yapı, gerçek operasyon senaryosuna göre planlanmalıdır.
Clad-Rack yaklaşımında raf konstrüksiyonu, klasik depo binasındaki bağımsız çelik taşıyıcı sistemin görevlerinden bir bölümünü üstlenir.
04 / NEDEN TERCİH EDİLİR?
Yüksek Depolama Kapasitesi İçin Arsa ve Hacmi Daha Verimli Kullanmak
Giydirme cephe depo sistemlerinin en önemli avantajı, depo mimarisinin doğrudan depolama ihtiyacına göre şekillendirilebilmesidir. Klasik bir yapıda bina kolonları, çatı taşıyıcıları ve raf blokları birbirinden ayrı alan talepleri oluşturabilir. Clad-Rack System yaklaşımında ise depolama konstrüksiyonu yapının kendisine daha fazla entegre olduğu için yüksek hacimli projelerde alan verimliliği artabilir.
Bu sistem özellikle yüksek raf yüksekliğinin hedeflendiği projelerde anlam kazanır. Depolama seviyeleri arttıkça sadece raf konstrüksiyonu değil, ürün elleçleme ekipmanı da değişir. Belirli yüksekliklerden sonra klasik forklift yerine dar koridor ekipmanları veya otomatik istifleme makineleri gündeme gelebilir. Bu nedenle doğru proje, raf yüksekliği ile taşıma teknolojisini birlikte ele alır.
Soğuk hava depolarında da giydirme cephe sistemlerin tercih edilmesinin önemli nedenlerinden biri, soğutulan hacmin depolama kapasitesiyle doğrudan ilişkilendirilebilmesidir. Ancak her projede enerji, yangın güvenliği, operasyon, bakım ve mevzuat şartları ayrıca değerlendirilmelidir.
Bir Rack-Clad Warehouse yatırımında asıl hedef yalnızca “daha fazla palet” değildir. Hedef, ürün girişinden sevkiyata kadar çalışan, büyüme planına uyum sağlayan ve toplam yatırım mantığı içinde doğru çalışan depo altyapısı oluşturmaktır.
Giydirme Cephe Depo Sistemleri Hangi Tesislerde Kullanılır?
Fabrika ve Üretim Tesisleri
Hammadde, yarı mamul ve bitmiş ürün stoklarının üretim hattına yakın, yüksek kapasiteli bir depoda tutulması gereken tesislerde.
Dağıtım ve Lojistik Merkezleri
Yüksek palet kapasitesi, hızlı ürün akışı ve otomasyon entegrasyonu gereken büyük lojistik operasyonlarında.
Soğuk Hava Depoları
Soğutulan hacmi daha etkin kullanmak ve yüksek yoğunluklu depolama ile enerji yatırımı arasında denge kurmak isteyen tesislerde.
AS/RS ve Yüksek Raflı Depolar
Stacker crane, konveyör ve otomatik ürün hareketi kullanılan yüksek raflı depo projelerinde.

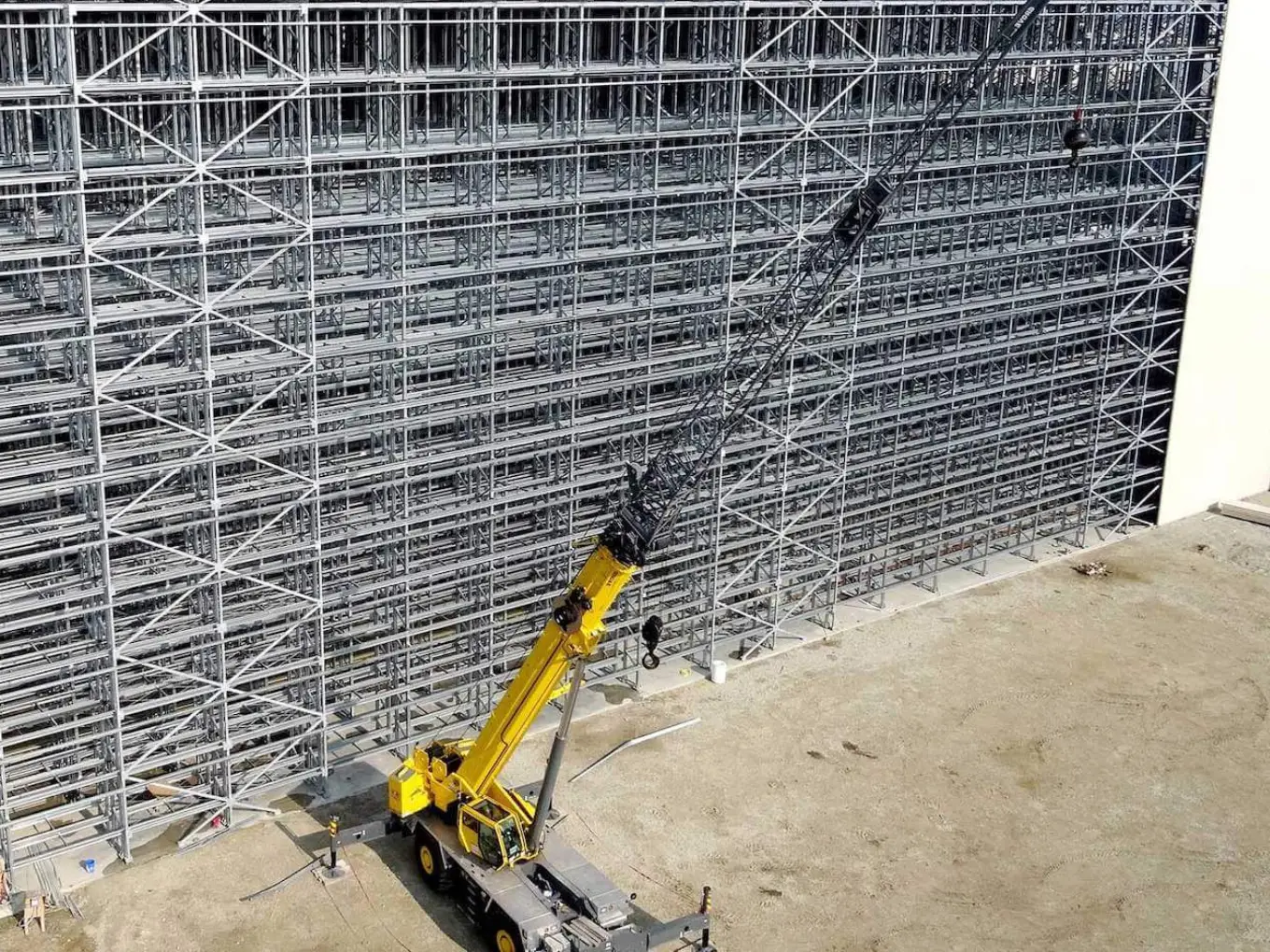

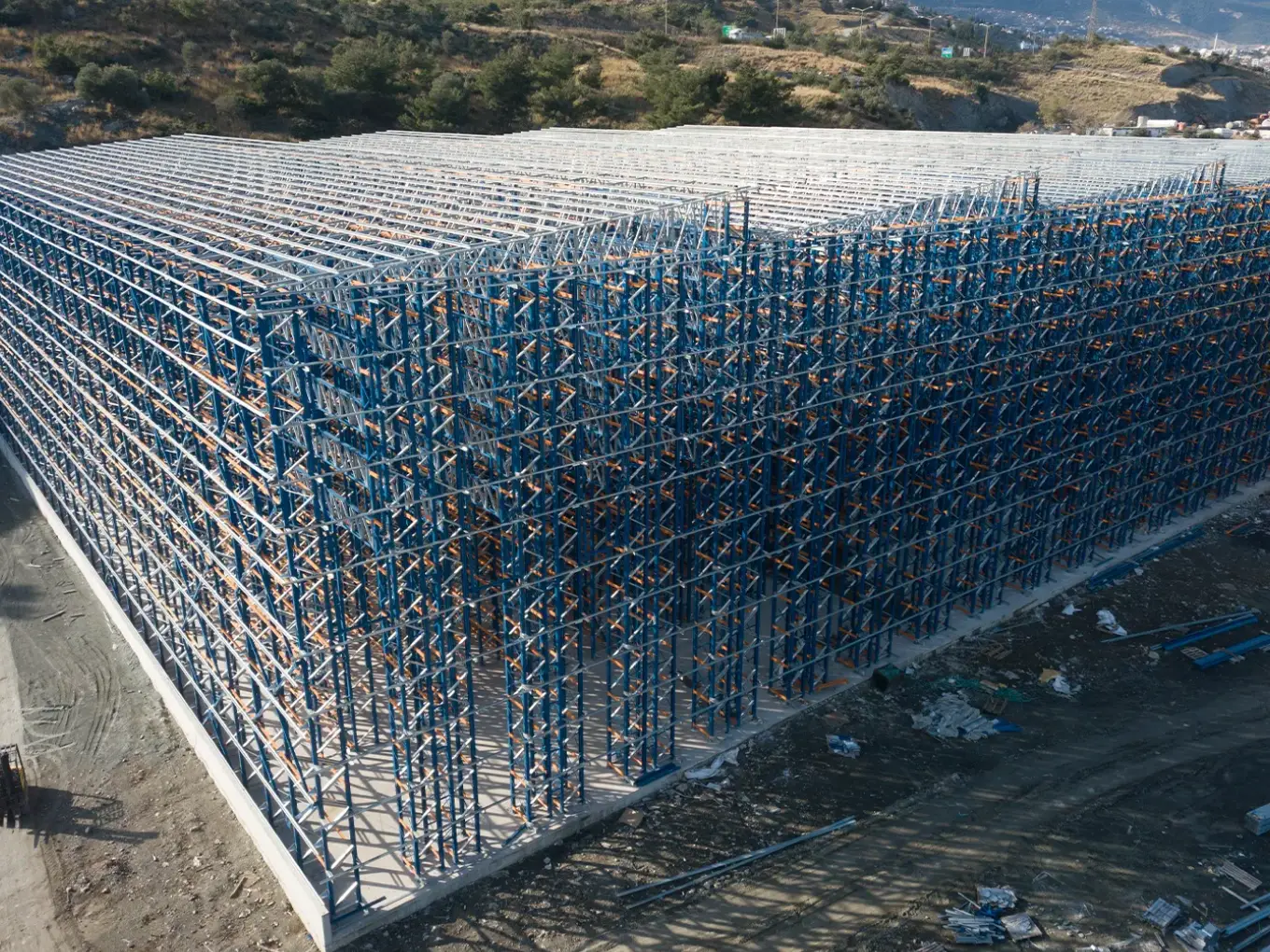

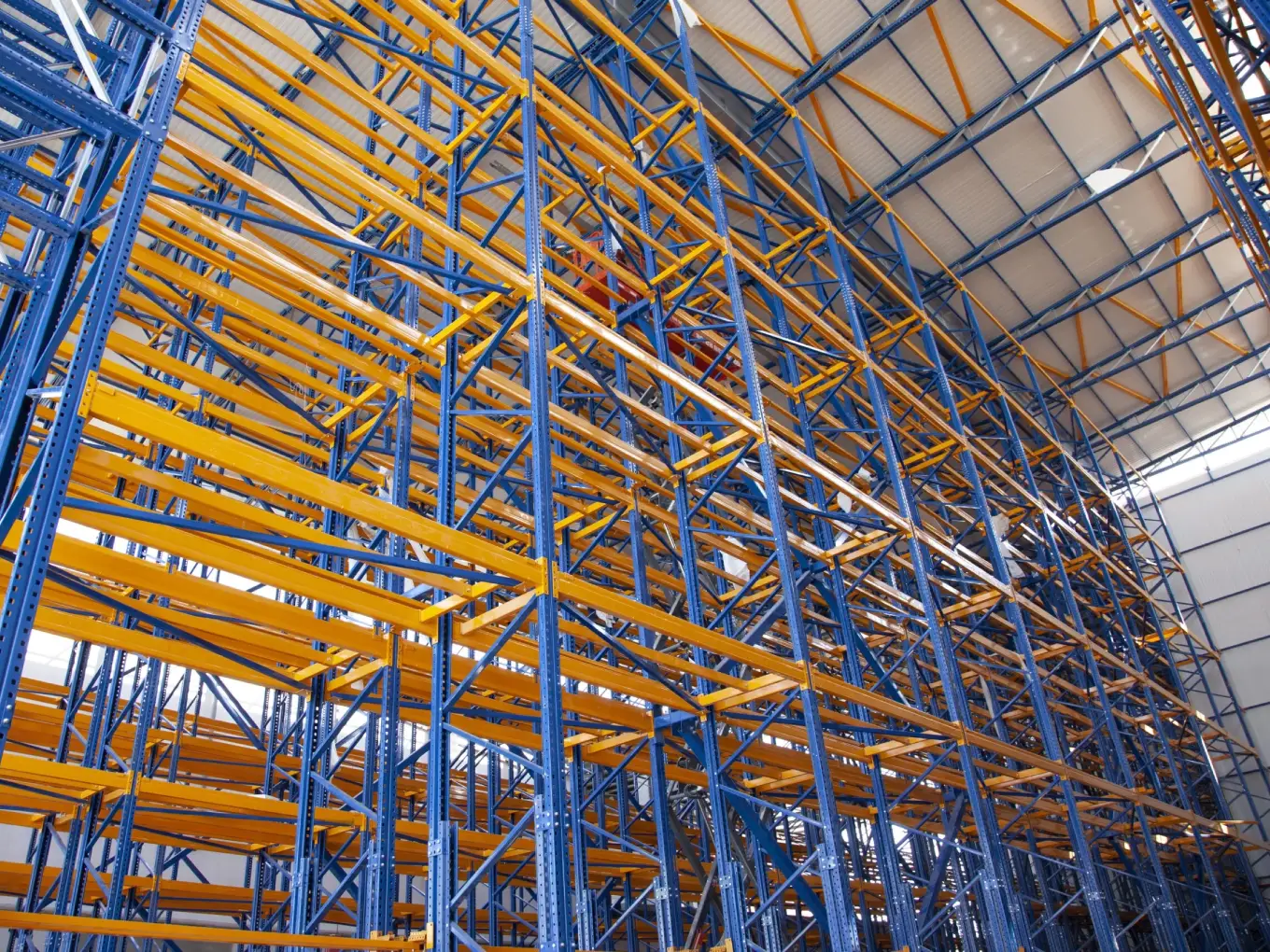

Giydirme Cephe Depo Sistemini Yakından Görün
Her görselin açıklaması fotoğrafın dışında, yüksek kontrastlı ayrı bilgi alanında yer alır.
07 / İKİNCİ EL DEĞERLENDİRME
Giydirme Cephe Sistemlerde Alım ve Satım Nasıl Değerlendirilir?
Clad-Rack yapılar proje özelinde olduğu için ikinci el değerlendirme klasik palet rafına göre daha dikkatli yapılmalıdır.
Rafinoks olarak sökülecek veya kullanım dışına çıkarılacak giydirme cephe depo sistemleri içindeki raf bileşenlerini ikinci el alım açısından değerlendiriyoruz. Burada yalnızca “kaç ton çelik var?” sorusuna bakmıyoruz. Dikme profilleri, yükseklik, travers ölçüleri, bağlantı sistemi, çaprazlar, toplam modül sayısı, darbe ve korozyon durumu, sistemin söküm şartları ve lokasyon gibi bilgiler önemlidir.
Bir Clad-Rack System tamamen başka bir arsaya aynı haliyle taşınabilecek standart bir ürün değildir. Yapısal hesaplar yeni lokasyon, yeni yük ve yeni bina koşullarına göre değişebilir. Bu nedenle ikinci el alımda yeniden kullanılabilecek raf elemanlarını yapı kabuğundan ayırarak gerçekçi bir değerlendirme yapmak gerekir. Kullanılabilir parçalar ikinci el raf alımı kapsamında değerlendirilebilir; uygun olmayan parçalar ise proje dışında bırakılır.
Sistem satmak isteyen işletmeler için fotoğraflar, mevcut proje çizimleri, dikme yükseklikleri, travers ölçüleri, toplam raf miktarı ve tesis konumu ilk aşamada yeterli bilgi sağlar. Büyük projelerde yerinde inceleme daha doğru sonuç verir. Anlaşma sağlanırsa raf söküm hizmeti, yükleme ve raf nakliye hizmeti aynı operasyon planına dahil edilebilir.
İkinci el sistem satın almak isteyen müşterilerde ise önce ihtiyacı anlamaya çalışıyoruz. Her projeye Clad-Rack önermek doğru değildir. Bazen klasik ağır yük paletli raf sistemleri, bazen Drive-In / Drive-Through Racking, bazen de mevcut binaya kurulacak daha sade bir ikinci el depo raf sistemi işletme için daha doğru olabilir.
Bu nedenle satış tarafında da elimizdeki ürünü zorla projeye uydurmak yerine, kullanım amacına uygun raf sistemini belirlemeyi önemsiyoruz. Rafinoks’un “çözüm merkezi” yaklaşımı tam olarak budur: raf satın almak veya satmak isteyen işletmeye tek bir ürün değil, doğru karar için seçenek sunmak.
08 / RAFINOKS ÇÖZÜM MERKEZİ
Depodan Önce İhtiyacı, Raftan Önce Operasyonu Konuşuyoruz
Büyük depo yatırımlarında yapılan en pahalı hatalardan biri rafı, binayı ve operasyonu ayrı ayrı düşünmektir. Oysa gerçek kullanımda bu üç unsur sürekli birbirini etkiler. Palet ölçüsü değişirse raf geometrisi, raf geometrisi değişirse koridorlar, koridorlar değişirse forklift ve kapasite değişir.
Rafinoks olarak yeni veya ikinci el raf ihtiyacında bu nedenle yalnızca ürün listesi sunmuyoruz. Mevcut deponun boşaltılması, kullanılmış rafların satın alınması, sistemin sökülmesi, başka lokasyona taşınması, yeniden kurulabilecek parçaların ayrılması ve yeni depo için uygun sistemin belirlenmesi gibi süreçleri aynı çerçevede değerlendirebiliyoruz.
Elinizde satmak istediğiniz bir sistem varsa ikinci el raf satışı sürecini inceleyebilir; satın almak veya yeni bir depo planlamak istiyorsanız bizimle proje bilgilerinizi paylaşabilirsiniz. Genel ikinci el raf çözümlerimiz için İkinci El Raf ana sayfamız da farklı raf tiplerini karşılaştırmak için iyi bir başlangıç noktasıdır.
Gerçek Müşteri Deneyimleri
Rafinoks'u Tercih Edenler Ne Söylüyor?
Raf sistemleri, ikinci el ekipman ve saha hizmetlerimiz hakkında müşterilerimizin Google üzerinden paylaştığı gerçek deneyimlerden bazılarını burada görebilirsiniz.
G
Google müşteri yorumlarından seçkilerKardelen File İş Güvenlik Ağ Sistemleri
★★★★★
İstediğiniz çapta ebatta raf bulabilirsiniz.
Emre
★★★★★
Kaliteli ürünleri uygun fiyata bulabileceğiniz bir yer. Biz çok memnun kaldık. Dürüst ticaretleri için teşekkürler.
Mehmet Eray Sen
★★★★★
Sıfır ayarında tertemiz ürünler satıyorlar. İlker Bey’e de ilgi alakası ve müşteri odaklı çözümleri için teşekkür ederim.
Öne Çıkan Müşteri Yorumu
Yeni açtığım restaurantın tüm mutfak sistemini Rafinoks’tan satın aldım. Çok kaliteli, sıfır ayarında malzemeler, problemsiz şekilde kullanıyoruz. Çalışanlarına verdikleri güven ve yardımlarından dolayı çok teşekkür ederim.
E
Erdal KeskinGoogle Müşteri Yorumu
★★★★★
Aysun Akkaya Aydın
★★★★★
Harika hizmet çok güler yüzlüler. Ürünlerden son derece memnun kaldık. Herkese tavsiye ederiz.
Onur Aydın
★★★★★
Adı kadar kaliteli ve müşteriye özel ilgi hiç bir yerde bulamıcanız kalite bu adrestedir. Tavsiyem 10.10
İKLİM UZMANI
★★★★★
Yeni depomuz için internetten raf sistemleri bakarken bulduğum firmalar içerisinde en uygun fiyat ve en çok ilgilenen firma idi.
Kardelen File İş Güvenlik Ağ SistemleriEmreMehmet Eray SenErdal KeskinAysun Akkaya AydınOnur AydınİKLİM UZMANIKardelen File İş Güvenlik Ağ SistemleriEmreMehmet Eray SenErdal KeskinAysun Akkaya AydınOnur AydınİKLİM UZMANI
Gerçek işletmelerden, gerçek deneyimlerBuradaki yorumlar müşterilerin Google üzerinde Rafinoks hakkında paylaştığı değerlendirmelerden seçilmiştir.
Raf Sistemleriİkinci El RafDepo Çözümleri
Clad-Rack System Kararı Vermeden Önce Neleri Netleştirmek Gerekir?
Hedef palet kapasitesi nedir?
Depo yüksekliği tek başına karar kriteri değildir. Toplam palet sayısı, ürün çeşitliliği ve büyüme hedefi birlikte değerlendirilmelidir.
Taşıma sistemi nasıl olacak?
Konvansiyonel forklift, dar koridor aracı veya otomatik stacker crane seçimi raf geometrisini ve koridor düzenini değiştirir.
Arsa ve zemin koşulları uygun mu?
Temel ve zemin, yüksek raflı yapının oluşturduğu yükleri karşılayabilecek şekilde mühendislik açısından değerlendirilmelidir.
Ürün ve palet standardı nedir?
Palet ölçüsü, birim yük ağırlığı ve ürün akış hızı; raf gözlerini, taşıma ekipmanını ve toplam kapasiteyi belirler.
Yangın ve bakım gereksinimleri nasıl çözülecek?
Yüksek raflı depolarda yangın güvenliği, sprinkler yerleşimi, kaçış planı ve bakım erişimi proje başlangıcında ele alınmalıdır.
İkinci el parçalar gerçekten uyumlu mu?
Kullanılmış raf elemanlarının yeni projeye uygunluğu yalnızca ölçü benzerliğiyle belirlenmez; kondisyon, profil ve yük şartları birlikte kontrol edilmelidir.
Giydirme Cephe Depo Sistemleri Hakkında
Giydirme cephe depo sistemi nedir?
Raf konstrüksiyonunun depolanan paletlerin yanı sıra çatı ve cephe sisteminin taşıyıcı düzenine de dahil olduğu depo yapısıdır. İngilizcede Clad-Rack System veya Rack-Supported Warehouse olarak bilinir.
Clad-Rack Systems klasik çelik depodan farklı mı?
Evet. Klasik yapıda bina taşıyıcısı ve raf sistemi bağımsızdır. Clad-Rack yaklaşımında raf yapısı bina kabuğunun taşıyıcı sisteminin bir parçası olarak projelendirilir.
İkinci el giydirme cephe rafı alınabilir mi?
Raf elemanları kondisyon ve teknik uygunluğa göre ikinci el değerlendirilebilir. Ancak tüm yapının yeni lokasyona aynı proje ile taşınabileceği varsayılmamalıdır.
Rafinoks Clad-Rack sistem alımı yapıyor mu?
Evet. Kullanım dışına çıkarılacak sistemlerde raf parçalarını, toplam miktarı, kondisyonu, söküm ve nakliye şartlarını değerlendiriyoruz.
Bu sistem hangi depolar için daha uygundur?
Yüksek palet kapasitesi ve yüksek raf yüksekliği isteyen üretim, lojistik, soğuk hava ve otomasyon depolarında proje bazlı olarak değerlendirilebilir.
Proje için hangi bilgileri paylaşmalıyım?
Arsa veya bina ölçüsü, hedef palet kapasitesi, palet ölçüsü ve ağırlığı, istenen raf yüksekliği, kullanılacak taşıma ekipmanı ve mevcut sistem varsa fotoğraf ve proje bilgileri başlangıç için yeterlidir.
