Dikmeler
Sistemin düşey ana taşıyıcılarıdır. Kol seviyeleri dikme üzerinde farklı yüksekliklere bağlanabilir. Dikmenin profil yapısı, yüksekliği ve delik düzeni sistem kapasitesinin temel parametrelerindendir.
RAFINOKS · UZUN YÜK DEPOLAMA ÇÖZÜMLERİ
Kollu Raf Sistemleri
Cantilever Racking, uzunluğu ve formu nedeniyle klasik palet rafında depolanması zor olan boru, profil, kereste, sac, panel ve benzeri ürünler için geliştirilen açık cepheli endüstriyel raf sistemidir. Türkiye’de kollu raf, konsol kollu raf veya uzun malzeme rafı olarak da bilinir. Rafinoks olarak bu sistemlerde yalnızca raf satışı değil; ikinci el alım, saha değerlendirmesi, söküm, nakliye ve yeniden kullanım planlamasını da tek noktadan ele alıyoruz.
Cantilever RackingUzun Malzeme RafıTek / Çift TaraflıAlım + Satım
Kollu raf sistemleri, ürünün klasik raf gözü içine değil, dikmeye bağlı yatay taşıyıcı kolların üzerine yerleştirildiği özel bir depolama sistemidir. Uluslararası sektörde bu yapı Cantilever Racking veya Cantilever Rack adıyla anılır. “Cantilever” ifadesi, bir ucu taşıyıcıya bağlı ve diğer ucu serbest olan konsol prensibini tarif eder. Raf sistemindeki kollar da benzer şekilde ana dikmeye bağlanır ve yükü öne doğru taşır.
Bu yapının en önemli farkı ön yüzde klasik palet raflarında gördüğümüz sürekli dikme-travers çerçevelerinin bulunmamasıdır. Böylece dört, altı veya daha uzun metrelik boru, alüminyum profil, çelik profil, ahşap, kereste, PVC doğrama profili, metal levha ve benzeri uzun ürünler rafın önünden kesintisiz biçimde yüklenebilir. Ürünün uzunluğu birden fazla kol tarafından taşınır; yük kollar üzerinden dikmelere, tabanlara ve zemine aktarılır.
Kollu rafın avantajı yalnızca “uzun ürünü bir yere koymak” değildir. Asıl değer, uzun malzemeleri yerde üst üste yığmak yerine sınıflandırılmış seviyelerde tutarak ürüne erişimi kolaylaştırmasıdır. Farklı uzunluk, çap veya kesitteki malzemeler ayrı kollara ayrılabilir. Doğru planlandığında stok sayımı, malzeme seçimi ve forklift ile elleçleme daha düzenli hale gelir.
Rafinoks’ta cantilever racking projelerine stoktan parça satışı gözüyle bakmıyoruz. Depolayacağınız ürünün boyu, ağırlığı, paket şekli, toplam stok miktarı, kullanılacak forklift veya kaldırma ekipmanı ve saha ölçüsü birlikte değerlendirilmelidir. Yeni sistem arıyorsanız doğru kombinasyonu belirlemeye, elinizde kullanmadığınız sistem varsa ikinci el raf alımı kapsamında değerlemeye çalışıyoruz. Genel raf çözümlerimiz için İkinci El Raf ana sayfamızı da inceleyebilirsiniz.

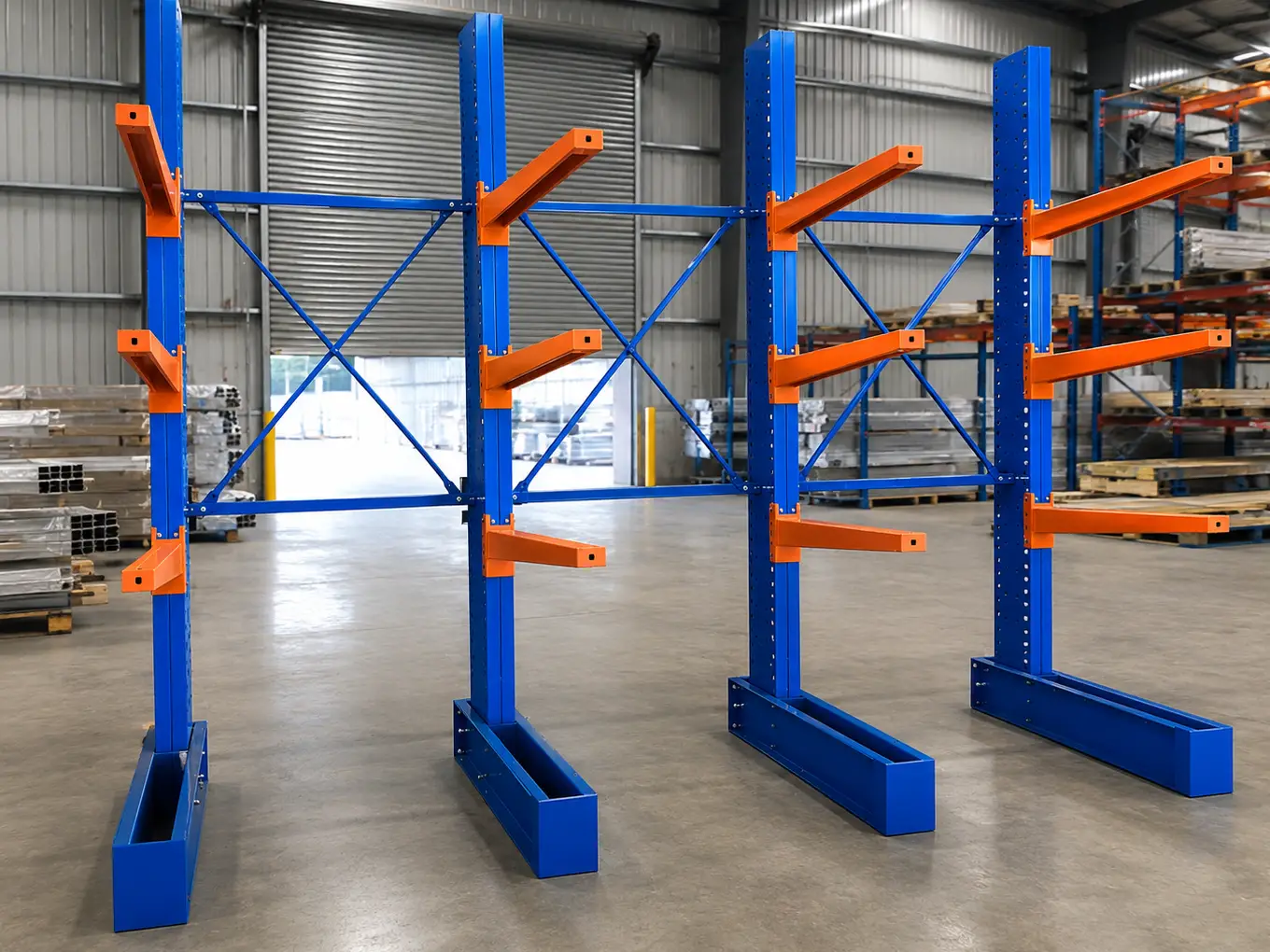

Cantilever Racking Hangi Parçalardan Oluşur?
Kollu raf basit görünür; ancak kapasiteyi yalnızca kol kalınlığı değil, tüm taşıyıcı zincir belirler.
Konsol Kollar
Yükün doğrudan oturduğu yatay taşıyıcılardır. Kol uzunluğu, kesiti, açısı ve taşıma değeri depolanacak ürünün derinliğine ve birim ağırlığına uygun seçilmelidir.
Tabanlar
Dikmenin zeminde dengeli biçimde durmasını sağlayan yatay elemanlardır. Tek taraflı ve çift taraflı sistemlerde taban geometrisi değişebilir; ankraj ve zemin koşulları proje açısından önemlidir.
Çapraz ve Bağlantılar
Dikme sıralarını birbirine bağlayan yatay ve çapraz elemanlar yapıya rijitlik kazandırır. Eksik veya uygunsuz bağlantılar özellikle ikinci el kollu raflarda mutlaka kontrol edilmelidir.
Kol Uç Stopları
Yuvarlak veya kayma riski olan malzemelerin kol ucundan hareket etmesini sınırlamak için kullanılır. Ürün formuna göre farklı emniyet elemanları gerekebilir.
Tabla ve Aksesuarlar
Bazı uygulamalarda kollar üzerine tel, sac veya farklı destek elemanları eklenebilir. Böylece yalnızca uzun profiller değil, özel boyutlu paketler veya hacimli ürünler de depolanabilir.
Kollu raflar özellikle önden engelsiz erişim gerektiren uzun yüklerde avantaj sağlar.
03 / NEDEN CANTILEVER?
Uzun Ürünlerde Klasik Raf Neden Her Zaman Yeterli Olmaz?
Boru, profil veya kereste gibi malzemeler standart palet ölçüsüne uymaz. Bu ürünleri klasik palet rafına yerleştirmeye çalıştığınızda dikmeler erişimi sınırlandırabilir, gereğinden fazla boşluk bırakmanız gerekebilir veya ürünün destek noktaları doğru yerde oluşmayabilir.
Cantilever Racking sisteminde ön yüzde sürekli dikey engel olmadığı için forklift operatörü yükü yatay doğrultuda kollara bırakabilir. Malzeme uzunluğu boyunca birden fazla kol tarafından desteklenir. Bu, özellikle metal servis merkezleri, yapı malzemesi depoları, kereste işletmeleri ve profil satıcılarında daha düzenli bir stok yapısı kurulmasına yardımcı olur.
Elbette her uzun ürün için aynı kol aralığı veya aynı kapasite kullanılmaz. Ürünün kendi rijitliği, ağırlık merkezi, paket yapısı ve toplam uzunluğu destek noktalarının sayısını etkiler. Bu nedenle proje aşamasında yalnızca “kol kaç kilo taşır?” sorusunu değil, yükün sistem üzerinde nasıl dağıldığını da değerlendirmek gerekir.
Tek Taraflı ve Çift Taraflı Kollu Raf
Depo planı, cantilever sistemin hangi yönden kullanılacağını belirler.
A
Tek Taraflı Cantilever Racking
Genellikle duvar önlerinde veya yalnızca tek koridordan erişim gereken alanlarda kullanılır. Kollar dikmenin bir yönünde bulunur. Depo çevresini değerlendirmek ve uzun malzemeleri duvar boyunca düzenlemek için pratik bir çözümdür.
- Duvar önü kullanımına uygundur
- Tek çalışma koridorundan erişilir
- Alan sınırlarında düzenli depolama sağlar
B

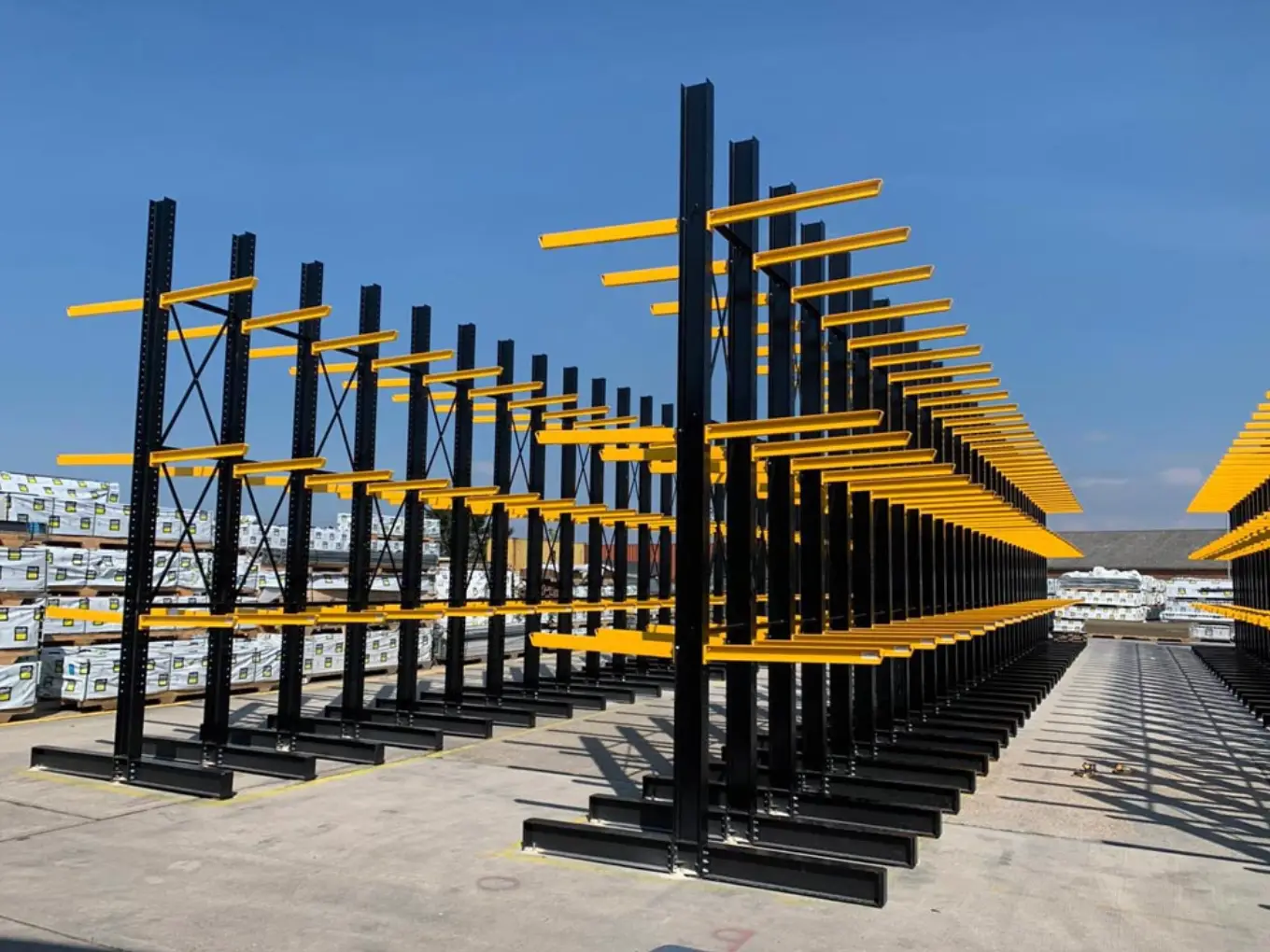

Çift Taraflı Cantilever Racking
Raf sırası koridor ortasında konumlanır ve dikmenin iki tarafında da kollar bulunur. Aynı taşıyıcı hat üzerinden iki yönde depolama yapılabildiği için uygun sahalarda daha yüksek depolama yoğunluğu elde edilebilir.
- İki taraftan ürün erişimi
- Orta koridor yerleşimine uygundur
- Yüksek ürün çeşitliliğinde esneklik sunar
Kollu Raf Sistemleri Nerelerde Kullanılır?
Ürün uzun, hacimli veya standart palete sığmıyorsa Cantilever Racking güçlü bir adaydır.
Boru ve Profil Depoları
Çelik boru, kutu profil, lama, köşebent ve farklı kesitlerdeki uzun metal malzemelerin ürün grubuna göre ayrılmasını kolaylaştırır.
Kereste ve Ahşap
Kereste, MDF, sunta ve uzun ahşap ürünlerde farklı boy ve kalınlıkların ayrı seviyelerde tutulmasına yardımcı olur.
Yapı Malzemeleri
PVC profil, cephe elemanları, alüminyum profil, boru ve uzun yapı bileşenleri için açık cepheli depolama düzeni sağlar.
Fabrika ve Atölyeler
Üretimde kullanılan uzun hammadde, yarı mamul ve özel boylu parçaların hatlara yakın, sınıflandırılmış biçimde tutulmasını destekler.
Kollu Raf Sistemini Yakından İnceleyin
Başlıkları fotoğrafın üzerine bindirmiyoruz; her görselin açıklaması yüksek kontrastlı ayrı bilgi alanında yer alıyor.
07 / ALIM & SATIM
İkinci El Kollu Raf Alımı ve Satımı
Elinizdeki sistemin değerini yalnızca tonajına göre değil, yeniden kullanılabilirliğine göre değerlendiriyoruz.
Depo taşınması, üretim hattı değişikliği, stok yapısının farklılaşması veya tesis kapanışı nedeniyle kullanmadığınız kollu raf sistemleri olabilir. Rafinoks olarak bu sistemleri ikinci el alım açısından değerlendiriyoruz. Dikme yüksekliği, taban ölçüsü, kol uzunluğu ve sayısı, çapraz bağlantılar, toplam modül miktarı, boya veya galvaniz durumu, darbe ve deformasyonlar, söküm şartları ve bulunduğu şehir teklif üzerinde etkili olur.
İkinci el kollu raf satın almak isteyen işletmelerde ise stoktaki parçayı doğrudan önermek yerine depolanacak ürünü anlamaya çalışıyoruz. Örneğin altı metre uzunluğunda hafif alüminyum profil ile ağır çelik boru aynı tasarım ihtiyacına sahip değildir. Ürün boyu, birim ağırlığı, paket eni, istenen seviye sayısı ve elleçleme ekipmanı paylaşıldığında daha doğru bir sistem seçilebilir.
Mevcut sisteminiz sökülmeden önce fotoğraf, ölçü ve miktar bilgisiyle ön değerlendirme yapabiliriz. Uygun projelerde raf söküm hizmeti, yükleme ve raf nakliye hizmeti de operasyonun parçası olarak planlanabilir. Rafınızı satmak istiyorsanız ikinci el raf alımı; raf satın almak istiyorsanız ikinci el raf satışı sayfalarımız üzerinden de bize ulaşabilirsiniz.
İkinci el sistemlerde parçaların birbiriyle uyumlu olması özellikle önemlidir. Farklı marka veya seri kolların yalnızca fiziksel olarak dikmeye takılması, teknik olarak doğru kombinasyon olduğu anlamına gelmez. Bu nedenle sistemin marka, profil, bağlantı tipi ve mevcut kondisyonunu mümkün olduğunca birlikte değerlendirmeyi tercih ediyoruz.
08 / RAFINOKS ÇÖZÜM MERKEZİ
Raf Satmaktan Daha Fazlasını Yapıyoruz
Raf ihtiyacı çoğu zaman tek bir ürün satın almakla bitmez. Depoda mevcut sistem vardır, sökülmesi gerekir. Yeni alana taşınacaktır. Bazı parçalar kullanılabilir, bazıları değişmelidir. Ya da elinizdeki kollu raf artık işinize yaramıyordur ve yerine paletli raf sistemi kurulacaktır.
Rafinoks’un çözüm merkezi yaklaşımı tam burada devreye girer. Cantilever Racking alımı, ikinci el sistem satışı, saha incelemesi, söküm, nakliye ve alternatif raf sistemlerinin değerlendirilmesini tek görüşmede ele alabiliriz. Gerektiğinde Ağır Yük Paletli Raf Sistemleri, Drive-In / Drive-Through Racking veya Giydirme Cephe Depo Sistemleri gibi seçeneklerle ihtiyacı karşılaştırırız.
Amacımız her depoya aynı rafı önermek değil; ürün formuna, operasyon biçimine ve bütçeye uygun sistemi belirlemektir. Uzun malzemenin yoğun olduğu bir işletmede kollu raf doğru çözüm olabilirken, paletli ürün akışının yüksek olduğu başka bir depoda selective pallet racking daha doğru seçim olabilir.
Gerçek Müşteri Deneyimleri
Rafinoks'u Tercih Edenler Ne Söylüyor?
Raf sistemleri, ikinci el ekipman ve saha hizmetlerimiz hakkında müşterilerimizin Google üzerinden paylaştığı gerçek deneyimlerden bazılarını burada görebilirsiniz.
G
Google müşteri yorumlarından seçkilerKardelen File İş Güvenlik Ağ Sistemleri
★★★★★
İstediğiniz çapta ebatta raf bulabilirsiniz.
Emre
★★★★★
Kaliteli ürünleri uygun fiyata bulabileceğiniz bir yer. Biz çok memnun kaldık. Dürüst ticaretleri için teşekkürler.
Mehmet Eray Sen
★★★★★
Sıfır ayarında tertemiz ürünler satıyorlar. İlker Bey’e de ilgi alakası ve müşteri odaklı çözümleri için teşekkür ederim.
Öne Çıkan Müşteri Yorumu
Yeni açtığım restaurantın tüm mutfak sistemini Rafinoks’tan satın aldım. Çok kaliteli, sıfır ayarında malzemeler, problemsiz şekilde kullanıyoruz. Çalışanlarına verdikleri güven ve yardımlarından dolayı çok teşekkür ederim.
E
Erdal KeskinGoogle Müşteri Yorumu
★★★★★
Aysun Akkaya Aydın
★★★★★
Harika hizmet çok güler yüzlüler. Ürünlerden son derece memnun kaldık. Herkese tavsiye ederiz.
Onur Aydın
★★★★★
Adı kadar kaliteli ve müşteriye özel ilgi hiç bir yerde bulamıcanız kalite bu adrestedir. Tavsiyem 10.10
İKLİM UZMANI
★★★★★
Yeni depomuz için internetten raf sistemleri bakarken bulduğum firmalar içerisinde en uygun fiyat ve en çok ilgilenen firma idi.
Kardelen File İş Güvenlik Ağ SistemleriEmreMehmet Eray SenErdal KeskinAysun Akkaya AydınOnur AydınİKLİM UZMANIKardelen File İş Güvenlik Ağ SistemleriEmreMehmet Eray SenErdal KeskinAysun Akkaya AydınOnur AydınİKLİM UZMANI
Gerçek işletmelerden, gerçek deneyimlerBuradaki yorumlar müşterilerin Google üzerinde Rafinoks hakkında paylaştığı değerlendirmelerden seçilmiştir.
Raf Sistemleriİkinci El RafDepo Çözümleri
09 / DOĞRU SEÇİM
Kollu Raf Projesinde Nelere Bakıyoruz?
Ürün Uzunluğu ve Formu
Boru, profil, levha veya kerestenin boyu ve kendi rijitliği destek noktalarının planını etkiler.
Birim Yük ve Toplam Ağırlık
Bir kol seviyesinde depolanacak toplam yük ile yükün kollar arasındaki dağılımı birlikte değerlendirilmelidir.
Kol Uzunluğu ve Seviye Aralığı
Kol derinliği yükün güvenli oturmasına, kat aralıkları ise ürün yüksekliği ve yükleme ekipmanına uygun olmalıdır.
Tek veya Çift Taraflı Kullanım
Duvar önü ya da koridor ortası yerleşim kararı, depo planındaki kullanılabilir alanı doğrudan etkiler.
Forklift ve Koridor İhtiyacı
Yükün uzunluğu kadar kullanılan forklift, yan yükleyici veya diğer ekipmanın manevra alanı da hesaba katılmalıdır.
İkinci El Parça Kondisyonu
Dikme, kol, taban, çapraz ve bağlantılarda darbe, eğilme, kaynak müdahalesi veya aşırı korozyon bulunup bulunmadığı kontrol edilir.
Kollu Raf Sistemleri Hakkında
Cantilever Racking alım, satım ve proje sürecinde en sık karşılaştığımız sorular.
Kollu raf sistemi nedir?
Boru, profil, kereste, sac, panel ve benzeri uzun ya da hacimli malzemelerin yatay kollarda depolandığı açık cepheli endüstriyel raf sistemidir. İngilizcede Cantilever Racking olarak bilinir.
Cantilever Racking hangi ürünler için uygundur?
Standart palete sığmayan veya uzunluğu nedeniyle klasik raf gözlerinde verimsiz depolanan boru, profil, kereste, levha ve benzeri ürünlerde yaygın olarak kullanılır.
Tek taraflı ve çift taraflı kollu raf arasındaki fark nedir?
Tek taraflı sistem bir yönden, çift taraflı sistem ise iki yönden depolama sağlar. Yerleşim tercihi depo planına ve erişim koridorlarına göre yapılır.
İkinci el kollu raf alıyor musunuz?
Evet. Ölçü, miktar, kondisyon, bağlantı uyumu, söküm şartları ve konuma göre ikinci el Cantilever Racking sistemlerini değerlendiriyoruz.
İkinci el kollu raf satışı yapıyor musunuz?
Evet. Mevcut stok ve proje ihtiyacına göre kullanıma uygun ikinci el kollu raf seçenekleri sunuyoruz.
Teklif için hangi bilgileri göndermeliyim?
Ürün fotoğrafları, sistem ölçüleri, kol sayısı ve uzunluğu, toplam modül miktarı, bulunduğu şehir ve rafın kurulu veya demonte olduğu bilgisi başlangıç için yeterlidir.
